500~2000kg 각 계층 진료 맞춤형 크기 팔렛 흐름
설명:
지지아 드라이브 레이아웃 계획.pdf
냉장실 B,D 드라이브 인 랙-ZJ.pdf
스펙트럼
| 제품 이름 | 500~2000kg 각 계층 진료 맞춤형 크기 팔렛 흐름 |
| 특징 | 재료:고품질 냉불철 |
| 지지야서비스 | 솔루션:무료로 사용할 수 있습니다 |
| 직립의 사양 | ||||
| 항목 | 너비 ((mm) | 깊이 ((mm) | 두께 ((mm) | 부하 용량 (kg) |
| 1 | 85 | 67 | 1.6 | 7000 |
| 2 | 85 | 67 | 1.8 | 8500 |
| 3 | 85 | 67 | 2 | 10000 |
| 4 | 85 | 67 | 2.3 | 12500 |
| 5 | 100 | 67 | 1.8 | 10500 |
| 6 | 100 | 67 | 2 | 12000 |
| 7 | 100 | 67 | 2.3 | 13800 |
| 8 | 100 | 95 | 2 | 12000 |
| 9 | 100 | 95 | 2.3 | 14500 |
| 10 | 100 | 95 | 2.5 | 16000 |
| 11 | 100 | 95 | 2.75 | 18000 |
| 12 | 100 | 95 | 3 | 20000 |
| 13 | 120 | 95 | 2.5 | 17000 |
| 14 | 120 | 95 | 2.75 | 19000 |
| 15 | 120 | 95 | 3 | 21000 |

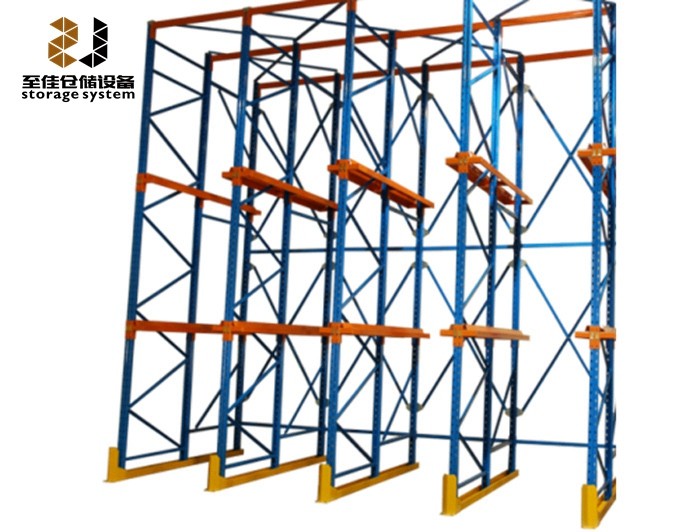

프레임:제품 세부 정보
프레임은 두 개의 직립 기둥으로 구성되어 있으며 그에 대응하는 수평 및 대각선 지원 장치, 발판 및 액세서리가 있습니다.
프레임에는 75mm마다 틈이 있어 빔과 받침대가 들어갑니다.

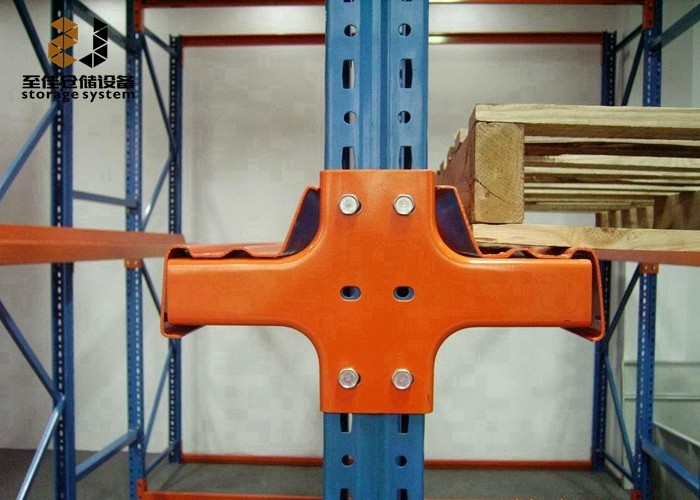

팔:
두 가지 유형의 팔이 있습니다. 단일 팔 (왼쪽 및 오른쪽 측면 단일 팔) 및 이중 팔입니다. 단일 팔은 래크의 양쪽에 사용되며, 이중 팔은 그 사이에 사용됩니다.
팔레트 지원 레일:
지원 레일은 스탬프로 형성되어 있으며 길이를 사용자 정의 할 수 있습니다. 레일은 균일한 부하를 보장하기 위해 커넥터 없이 설계되었습니다.
상단 빔과 상단 펌프:
상단 빔과 상단 밸런싱은 래킹 시스템의 무결성과 안정성을 높이기 위해 사용됩니다.
